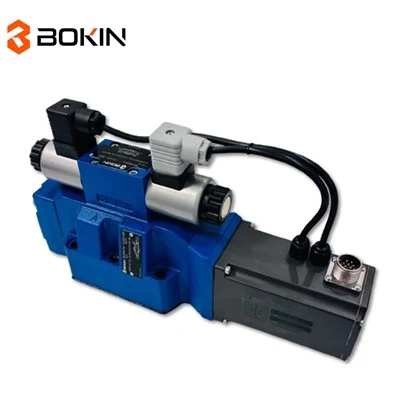

Pilot-Vökvahlutfallsventill 4WRKE27 A1 10V Control

Stór-flugstýrður-hlutfallsventill með 10V hliðstæða stjórn, smíðaður fyrir mikið-flæði iðnaðarvökvakerfi. Sameinar gríðarlega flæðisgetu, OBE stöðuviðbrögð og nákvæma 10V stjórn fyrir þunga-þunga notkun.

Málrennsli 500 l/mín (Δp=5 bar/stýribrún), hámarksrennsli 1000 l/mín. Aðalventilatengingar A/B/P metnar 270 bör, stýrisbirgðir 25–350 bör. Port T ytri afturþrýstingur 210 bar, innri stöðuþrýstingur<10 bar, handling large-capacity hydraulic circuits.

A1 interface with ±10V command input (input resistance >100 kΩ) og ±10V raungildi framleiðsla. Hysteresis Minna en eða jafnt og 1%, svörunarnæmni Minna en eða jafnt og 0,5% og núllpunkts stillanlegt með verksmiðju-stilla kraftmæli. OBE tryggir staðsetningarstýringu aðalspóls óháð flæðikrafti.

Vegur 19,5 kg, ISO 4401-08-08-0-05 flutningsmynstur (tengi A/B/P/T Ø32 mm). Þarfnast 6 M12 x 60 festiskrúfur (snúningsátak 100 Nm ±10%). Kapallengd allt að 40 m (LiYCY 7×1,0 mm²) með tvíhliða hlífðarvörn fyrir EMC samræmi.

Fjöður-miðjaðri aðalspólu og OBE yfirspennu/undirspennuvörn. IP65 verndarflokkur og -20~+50 gráðu umhverfishitasvið. MTTFd gildi 75 ár, með valmöguleika fyrir þrýstiminnkandi loka fyrir aukið öryggi kerfisins.

Virkar með jarðolíu (HL/ HLP/ HLPD), niðurbrjótanlegum vökva (HETG/ HEES/ HEPG) og loga-þolnum vökva (HFDU/ HFDR/ HFC). Seigjasvið 20–380 mm²/s, hitastig vökvavökva -20~+80 gráður.

Hannað fyrir stórar vökvaafleiningar, þungar smíðapressur og vökvakerfi iðnaðarmylla. Framúrskarandi í plastmótunarvélum, stórum færibandskerfum og olíu- og gasbúnaði á hafi úti sem krefjast mikils flæðis og nákvæmrar 10V stýringar.
